雷达水位计的工作原理是什么?

作者:竞道光电 发布日期:2021-05-12
信息摘要:

从雷达水位传感器天线发射雷达脉冲,天线接收从水面反射回来的脉冲,并记录时间(T),由于电磁波的传播速度(C)是个常数,从而的得出到水面的距离(D)。

  雷达水位计是利用超高频电磁波经天线向被探测容器的液面发射,当电磁波碰到液面后反射回来,仪表检测出发射波及回波的时差,从而计算出液面的高度。被测介质导电性越好或介电常数越大,回波信号的反射效果越好。雷达液位计主要由发射和接收装置、信号处理器、天线、操作面板、显示等几部分组成。发射一反射一接收是雷达液位计工作的基本原理。它分为时差式和频差式。时差式是发射频率固定不变,通过测量发射波和反射波的运行时间,并经过智能化信号处理器,测出被测液位的高度。频差式是测量发射波与反射波之间的频率差,并将这频率差转换为与被测液位成比例关系的电信号。这种液位计的发射频率不是一个固定频率,而是一等幅可调频率。

  从雷达水位传感器天线发射雷达脉冲,天线接收从水面反射回来的脉冲,并记录时间(T),由于电磁波的传播速度(C)是个常数,从而的得出到水面的距离(D)。电磁波从发射到接收的时间与到水面的距离成正比,纳秒级的时间测量转化为毫秒级的时间测量,从而极大的提高了测量精度。每秒55次测量,再进行数字滤波处理,从而最大限度的减少水波对测量结果的影响,测量结果相当于静水水位测量。

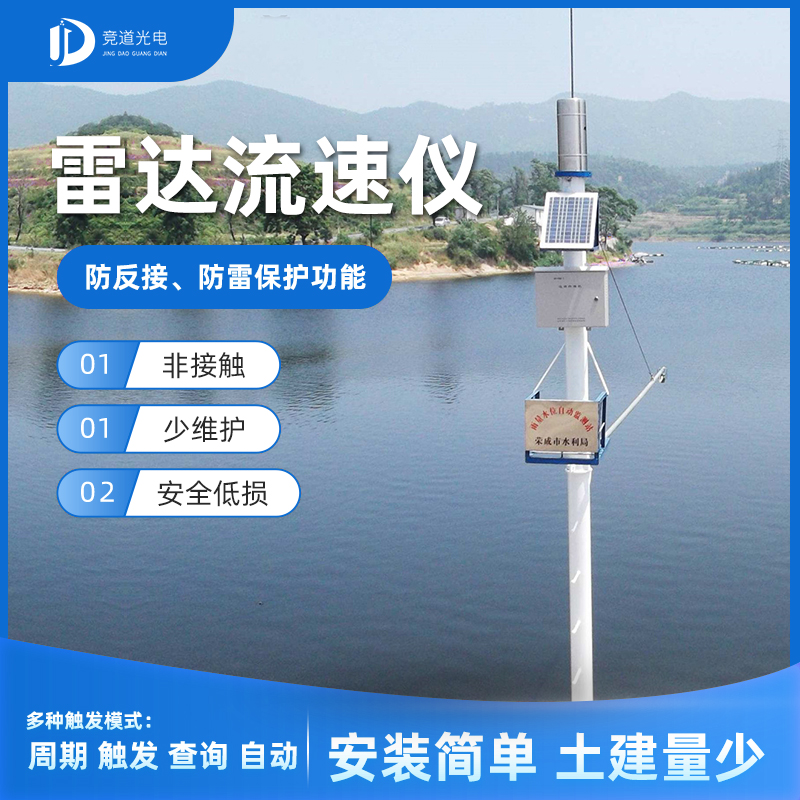

  竞道在线自动雷达水位雨量监测系统是一款高精度且具有水面波动滤波处理的地表水水位测量产品。它采用喇叭天线的设计,降低功耗,宽范围的输入电压,专门设计于适合野外无人值守的野外自动站应用,测量不受大气温度、压力、空气密度、风、降水、相对湿度的影响,具有极高的稳定性。低功耗及免维护设计。产品具有灵活的工作模式配置。雷达测量原理的优越性,使其适用于以下工作环境:湖泊、河道、水库、明渠、湿地、潮汐水位等水位监测、水质易发生变化的水位监测、含大量漂浮物和沉淀物的沟渠、生产大量水草的场所、太阳能供电,偏僻的野外工作以及山洪多发地区。

雷达水位计
